Introdução
O objetivo deste artigo é fornecer um guia técnico completo sobre dimensionamento de fontes, abordando desde conceitos fundamentais até validação, certificações e tendências. Já no primeiro parágrafo, deixe claro que falaremos de dimensionamento de fontes em projetos com fontes chaveadas e lineares, cálculo de tensão, corrente e potência, além de temas críticos como PFC, MTBF, hold‑up e compatibilidade com normas (por exemplo, IEC/EN 62368‑1 e IEC 60601‑1).
Este conteúdo é direcionado a engenheiros eletricistas e de automação, projetistas OEM, integradores e gerentes de manutenção industrial que precisam tomar decisões técnicas e de custo com base em dados confiáveis. O formato privilegia parágrafos curtos, listas e termos em negrito para facilitar a leitura técnica e a aplicação prática no dia‑a‑dia do projeto.
Para referências adicionais e estudos complementares, consulte o blog da Mean Well Brasil. Para mais artigos técnicos consulte: https://blog.meanwellbrasil.com.br/
O que é dimensionamento de fontes: fundamentos do dimensionamento de fontes
Definição e escopo prático
O dimensionamento de fontes é o processo de determinar a potência, as tensões e as correntes necessárias para alimentar cargas eletrônicas com confiabilidade, eficiência e conformidade normativa. Envolve decidir entre fontes chaveadas e fontes lineares, escolher a topologia correta (isolada ou não isolada) e especificar requisitos auxiliares como hold‑up, ripple, e limites de temperatura/derating.
O dimensionamento deve ser feito em fases específicas: no conceito do produto (novos projetos), durante retrofits e quando há necessidade de certificação (por exemplo, para conformidade com IEC/EN 62368‑1 em eletrônicos ou IEC 60601‑1 em equipamentos médicos). Termos-chave: potência nominal, corrente contínua (Irms), corrente de pico (Ipic), ripple, hold‑up time e eficiência.
Analogia rápida: pensar no dimensionamento de fontes é como projetar o sistema de abastecimento de uma planta — você precisa saber consumo médio, picos (arranques), reservas para contingência e regras de segurança/regulamentação. Essa visão macro evita sobrecarga, superaquecimento e falhas prematuras.
Por que dimensionamento de fontes importa: impactos no desempenho, custo e confiabilidade
Impactos no desempenho e na vida útil
Um dimensionamento inadequado provoca aquecimento excessivo, redução da eficiência e aumento do ripple, o que pode degradar componentes sensíveis (conversores DC‑DC, ADCs, microcontroladores). Fontes subdimensionadas operam próximo ao limite térmico, reduzindo o MTBF e acelerando a falha de capacitores eletrolíticos e semicondutores.
Do ponto de vista eletromagnético, uma fonte mal escolhida pode gerar mais ruído (EMI) e afetar a conformidade eletromagnética. Isso pode implicar reprojetos caros e atrasos na certificação, que em alguns setores (médico, telecom) são impeditivos legais.
No aspecto econômico, o erro no dimensionamento aumenta o custo total de propriedade (TCO): maior consumo energético, manutenção mais frequente, substituições prematuras e riscos de downtime industrial. Investir em um dimensionamento correto reduz custo operacional a médio/longo prazo.
Normas e conformidade
Normas como IEC/EN 62368‑1 (áudio/AV, TI) e IEC 60601‑1 (equipamentos médicos) trazem requisitos de isolamento, proteção contra choque elétrico e testes de surtos que impactam o dimensionamento — por exemplo, a necessidade de maior hold‑up ou redundância para equipamentos críticos. Além disso, requisitos de PFC podem ser mandatórios em muitas regiões.
A escolha entre fontes com correção de fator de potência ativa (PFC) ou passiva altera o projeto da entrada AC e o dimensionamento de filtros EMI. Para aplicações industriais conectadas à rede, o PFC não é apenas eficiência: é conformidade e redução de distorção harmônica.
Conclui‑se que o dimensionamento correto é requisito técnico, regulatório e econômico: negligenciá‑lo resulta em falhas operacionais e custos elevados.
Levantamento de requisitos práticos para dimensionamento de fontes: como coletar os dados certos
Checklist inicial de parâmetros
Antes de calcular, documente os seguintes itens: perfil de carga (contínuo, intermitente, duty cycle), correntes de pico e de partida (inrush), tensões nominais e tolerâncias, eficiência desejada, PFC requerido, temperatura ambiente máxima e requisitos de derating. Inclua também requisitos de redundância (N+1) e hold‑up mínimo para manter a lógica durante interrupções breves.
Colete dados do sistema: curvas I‑V dos sensores/atuadores, dados de correntes de partida de motores, e especificações de dispositivos DC‑DC. Utilize medições reais quando possível — multímetros de True RMS e osciloscópios para capturar picos e ripple em condições reais de operação.
Documente requisitos de EMC/EMI: níveis de emissão e imunidade a serem atendidos, presença de inversores ou cargas ruidosas próximos, roteamento de cabos e necessidade de filtros adicionais. Essas informações orientam a seleção de filtros de entrada e de saída e técnicas de aterramento.
Métodos e instrumentos para levantamento
Ferramentas essenciais: análise de logs de consumo (registradores de energia), analisadores de potência para P, Vrms, Irms e harmônicos, e osciloscópios com sonda de corrente para capturar picos e ripple. Em projetos com motores, inclua sondas de corrente para medir inrush e torque inicial.
Considere também fatores ambientais: elevada temperatura reduz a capacidade de dissipação e impõe derating. Consulte datasheets do fabricante para curvas de derating por temperatura e altitude. Use modelos termomecânicos quando a dissipaçāo for crítica.
Por fim, valide os dados com ensaios de bancada: teste com cargas representativas, simule cenários de pico e comutações de carga para confirmar que as medições correspondem às previsões.
Guia passo a passo para dimensionamento de fontes: cálculos, margens e critérios de seleção
Fórmulas básicas e aplicação prática
Parta da relação fundamental: P = V × I. Para fontes DC, determine a corrente exigida por cada subsistema e some para obter a corrente total. Ajuste por eficiência: Ifonte = (Pload / Vout) / η, onde η é a eficiência da fonte (ex.: 0,90 para 90%). Considere fatores de pico e duty cycle: Ireal = Ifonte × (fator_de_pico ou duty).
Calcule margem de segurança típica: 20–30% para aplicações industriais padrão; 30–50% para aplicações críticas (médico, telecomunicações) ou para compor capacidade de expansão. Exemplo numérico: carga de 150 W a 24 V → Iload = 6,25 A. Com eficiência 90%: Ifonte = (150/24)/0,9 ≈ 6,94 A. Aplicando 30% de margem → 9,0 A ⇒ escolher fonte 24 V, 10 A.
Inclua também ajuste para ambiente e derating: se a fonte derates 10% a 50 °C, dimensione para compensar essa perda. Para hold‑up, verifique tempo necessário para manter alimentação dos controladores durante quedas momentâneas e dimensione o banco de capacitores ou selecione uma fonte com hold‑up integrado.
Dimensionamento de capacitores de entrada/hold‑up e verificação de ripple
Para calcular o capacitor de hold‑up, use ΔV = Iload × Th / C, rearranjando C = Iload × Th / ΔV. Exemplo: Iload = 6 A, Th = 10 ms, ΔV admissível = 1 V → C ≈ 60 mF. Ajuste valores para ESR e temperatura do capacitor.
Verifique ripple conforme exigência da carga: muitos conversores sensíveis toleram ripple inferior a 50 mVpp. Use a impedância total de saída e filtros adicionais (LC) quando necessário. Compare com as tolerâncias de entrada dos conversores subsequentes.
Registre tolerâncias de tensão (ex.: ±5%) dos dispositivos alimentados e garanta que a variação de carga + ripple + queda de linha não ultrapassem esses limites sob todas as condições previstas.
Escolhendo a topologia: linear vs. chaveada e variantes para dimensionamento de fontes
Comparação técnica das topologias
Fontes lineares apresentam baixa complexidade, excelente supressão de ripple e rápida resposta a transientes, porém são menos eficientes e maiores por dissipaçāo térmica. São preferíveis em aplicações com ruído crítico e baixa diferença entre Vin e Vout.
Fontes chaveadas (SMPS) oferecem alta eficiência, menor tamanho e custo por watt, mas geram mais EMI e podem requerer filtros adicionais. Ideais para aplicações industriais, telecom e LED onde eficiência e densidade de potência são importantes.
Escolha entre topologias isoladas e não isoladas conforme requisitos de segurança e sinal. Conversores DC‑DC isolados são frequentemente usados para fornecer isolamento galvânico exigido por normas como IEC 60601‑1. Conversores não isolados (buck/boost) são adequados quando o isolamento não é crítico.
Variantes e quando preferir cada tipo
Para aplicações com altos picos de corrente (motores, solenoides) escolhas híbridas podem ser a solução: fonte chaveada com banco de capacitores e um supressor linear local para reduzir ripple. Em ambientes exigentes, considere fontes com PFC ativo para conformidade com harmônicos e melhoria do fator de potência.
Para projetos OEM que exigem modularidade e manutenção fácil, fontes modulares ou redundantes (N+1) asseguram continuidade de operação. Em aplicações sensíveis a EMI (instrumentação, medical), considere fontes com shielded transformers ou SMPS com filtros EMI integrados.
Ao decidir, equilibre fatores: eficiência, custo, dimensão, ruído, conformidade normativa e requisitos de proteção — cada aplicação terá uma combinação ótima.
Integração, proteção e EMC/EMI em projetos com dimensionamento de fontes
Proteções essenciais e integração mecânica
Integre proteções como fusíveis de entrada/saída, disjuntores térmicos, proteção contra sobrecorrente (OCP) e sobretensão (OVP). Soft‑start reduz inrush current, protegendo disjuntores e evitando distúrbios na rede. Documente pontos de medição para diagnóstico posterior.
Roteamento de cabos e aterramento adequado são críticos: separe cabos de potência dos sinais e use malhas de aterramento para evitar loops. Em painéis industriais, planeje ventilação e dissipação térmica para evitar hotspots que afetam o MTBF.
Assegure acesso para manutenção e monitore parâmetros-chave via sensores de corrente/temperatura quando aplicável. DAQ simples integrado na fonte ou PLC com entradas analógicas facilita manutenção preditiva.
EMC/EMI: medidas e mitigação
Para reduzir emissões, aplique filtros de entrada (LC/RFI) e capacitores Y apropriados para assegurar segurança e manter compatibilidade com normas. Snubbers em chaves e diodos de recuperação lenta minimizam picos no comutador. Blindagem e grade de malha podem reduzir emissões radiadas.
Teste EMC básico: verifique emissões conduzidas e radiadas em bancada com analisador de espectro, aplique medidas mitigadoras e repita os testes. Para imunidade, teste com surtos (IEC 61000‑4‑5), eletrostática (IEC 61000‑4‑2) e variações de tensão (IEC 61000‑4‑11).
Documente todas as ações de EMC/EMI no relatório de projeto — isso facilita certificações e reduz o risco de reprojeto após testes de conformidade.
Erros comuns, diagnóstico e soluções avançadas em dimensionamento de fontes (estudos de caso)
Falhas típicas e causas raiz
Erros recorrentes: subdimensionamento para picos de inrush (causando disparo de fusíveis), não considerar derating por temperatura, e ignorar ripple tolerável para eletrônica sensível. Outra fonte de falhas é o roteamento inadequado, causando loops de corrente e interferência em sinais analógicos.
Queda de tensão nas linhas e cabos mal dimensionados causa queda de performance e superaquecimento em condutores. Caso típico: cabo com queda de 1 V a 6 A em 24 V corresponde a ~4% de perda, que pode levar o sistema a sair da faixa de operação.
False starts por ripple alto em microcontroladores podem ser mitigados com capacitores locais de baixa ESR, filtros LC e, quando necessário, conversores locais regulados.
Checklist de troubleshooting passo a passo (com cases)
Checklist prático:
- Verifique tensões no ponto de carga com oscilloscope para ripple e picos.
- Meça correntes de partida e compare com especificações da fonte.
- Avalie temperatura do invólucro e pontos térmicos.
- Teste filtros EMC e grounding.
Case resumido: um painel PLC apresentava resete intermitente. Medições mostraram ripple de 200 mVpp na linha de 24 V; solução: adição de um filtro LC + capacitor de baixa ESR e alteração do roteamento dos cabos de potência — problema resolvido.
Adote registro fotográfico e logs de medição antes/depois de cada intervenção para criar base de conhecimento e reduzir tempo de diagnóstico em problemas futuros.
Resumo estratégico, validação e tendências para dimensionamento de fontes
Checklist final de aceitação e testes
Checklist de validação:
- Teste de carga estática e dinâmica (incluindo picos).
- Medição de ripple e ruído com osciloscópio.
- Teste de temperatura e derating (câmara climática se possível).
- Ensaios EMC básicos e verificação de PFC/harmônicos.
Inclua documentação obrigatória: datasheets, relatórios de teste, certificados (se aplicável) e procedimentos de manutenção. Para aplicações críticas, defina SLA de disponibilidade e estratégia de redundância (por ex., módulos hot‑swap ou N+1).
Realize testes de longo prazo para avaliar MTBF estimado e planeje manutenção preventiva baseada em condições operacionais reais.
Tendências tecnológicas e recomendações estratégicas
Tendências a considerar: adoção de GaN/SiC para conversores de alta eficiência e densidade, fontes modulares e digitais com monitoramento integrado (telemetria), e ênfase em eficiência ponta‑a‑ponta incluindo PFC e recuperação de energia.
Recomendações: prefira fontes que ofereçam documentação completa (curvas de derating, eficiências por carga, curvas de inrush), opções de monitoramento remoto e modularidade para escalabilidade. Em aplicações sensíveis, invista em redundância e testes acelerados de vida.

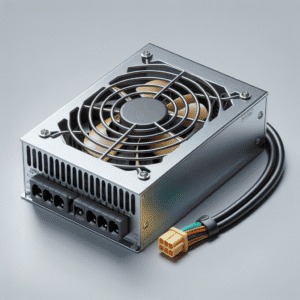

Para projetos que exigem robustez e confiabilidade industrial, a linha de produtos Mean Well oferece séries adequadas para diversas necessidades. Para aplicações que exigem essa robustez, a série industrial da Mean Well é a solução ideal: https://www.meanwellbrasil.com.br/produtos
Conclusão
Este artigo entregou um roteiro completo para o dimensionamento de fontes, cobrindo definições, impactos, levantamento de dados, cálculos práticos, escolha de topologias, integração e soluções de campo. Aplique o checklist final em seus projetos, execute testes de validação e documente resultados para garantir conformidade e longevidade dos sistemas.
Se desejar, eu posso transformar esta espinha dorsal em um template de cálculo em Excel/PDF, checklists imprimíveis e estudos de caso detalhados — ou adaptar o conteúdo para um webinar técnico para sua equipe. Interaja: deixe perguntas, comente casos reais que enfrenta e indique quais cargas/exigências quer que eu analise em um exemplo numérico específico.
